Luxman E‑07 Phono

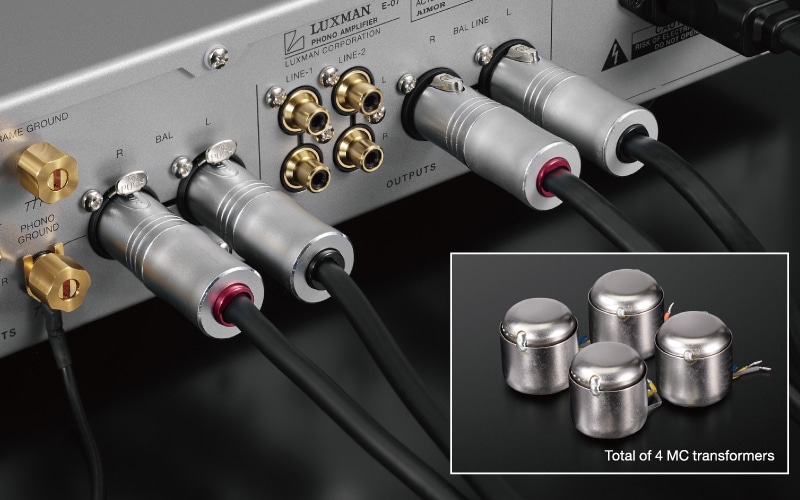

E-07 har ett smalt chassi som är utformat för att matcha bredden på LUXMANs separata förstärkare och integrerade förstärkare, kompletterat av en blästrad vit frontpanel för designkonsekvens. Den har den prestanda och de olika funktioner som krävs för en modern phono-equalizerförstärkare, vilket förbättrar njutningen av djup analog uppspelning. Vår nyutvecklade step-up-transformator för MC-pickuper använder en superpermalloy-kärna med hög respons på små signaler.

Den består av två oberoende enheter för varje kanal och låg/hög förstärkning, vilket möjliggör optimalt transformatorval baserat på den valda impedansgruppen. Dessutom stöder den balanserade ingångar som kan ta emot differentiella signaler från MC-pickuper utan förlust av utenergi, vilket förbättrar vänster-höger stereoseparation och bildlokalisering.

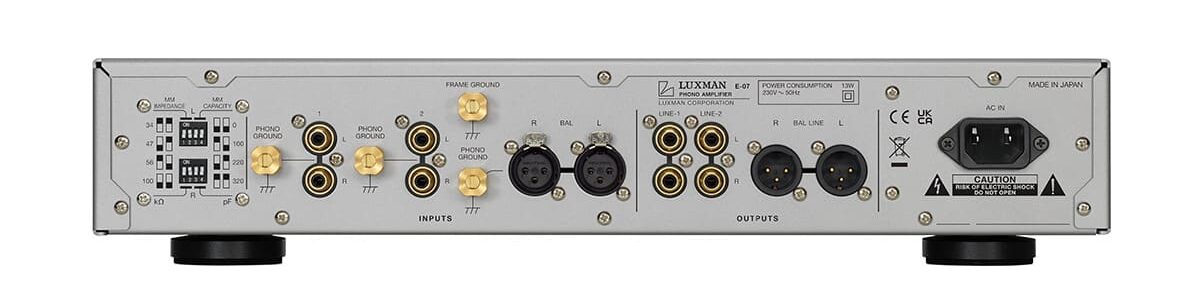

Ingångsalternativen inkluderar en balanserad parterminal (XLR) och två obalanserade parterminaler (RCA), vilket möjliggör konstruktion av mångsidiga analoga uppspelningsmiljöer genom anslutning till olika förstärkarenheter.

Eftersom phono-equalizerförstärkare måste hantera mycket små ljudsignalspänningar som genereras av analoga ljudprodukter, utmärker sig E-07 genom att tillämpa LUXMANs omfattande erfarenhet och expertis inom förstärkarkretsteknik. Denna enhet har ett högt signal-brusförhållande, MM/MC-kompatibel RIAA-kurva och högkvalitativa NF-typtransistorer, med en lågbrusig kretsdesign, uppnådd genom att parallellkoppla fyra individuella FET:er i primärsteget.

Denna phono-förstärkare innehåller noggrant utvalda komponenter prioriterade för högsta ljudkvalitet; inklusive avancerade, originella, specialutvecklade komponenter, som alla har genomgått omfattande lyssningstester, vilket resulterar i ett rikt, dynamiskt ljud, värt LUXMANs godkännande. Chassit, ett avgörande element som påverkar ljudkvalitet och tonegenskaper, använder en looplös chassistruktur som isolerar strömförsörjningen från förstärkarsektionerna samtidigt som jordimpedansen som genereras av chassiströmmar minimeras.

Dessutom har OFC-kabeln, som används för all intern kablage, exakt, spirallindad skärmning och rena, oplättade kopparkärnor för att säkerställa naturlig signalöverföring och klarhet. Designen har en guldpläterad, omvänd AC-ingång som stöder tung IEC-kablar över terminalerna, vilket ytterligare förstärker de viktiga elementen som krävs för optimal analog uppspelning.

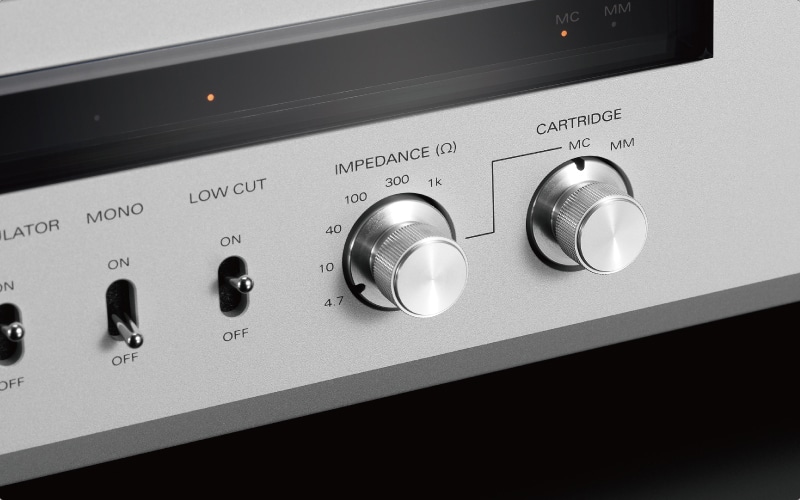

E-07 har en roterande lastimpedansväljare med sex lägen för MC-pickuper (4,7/10/40/100/300/1kΩ) på frontpanelen. Bakpanelen har lastimpedansväljare för MM-pickuper (34/47/56/100kΩ) samt lastkapacitansväljare (0/100/220/320pF). Detta möjliggör mer exakta justeringar för att maximera ljudkvaliteten över ett brett utbud av phono-pickuptyper.

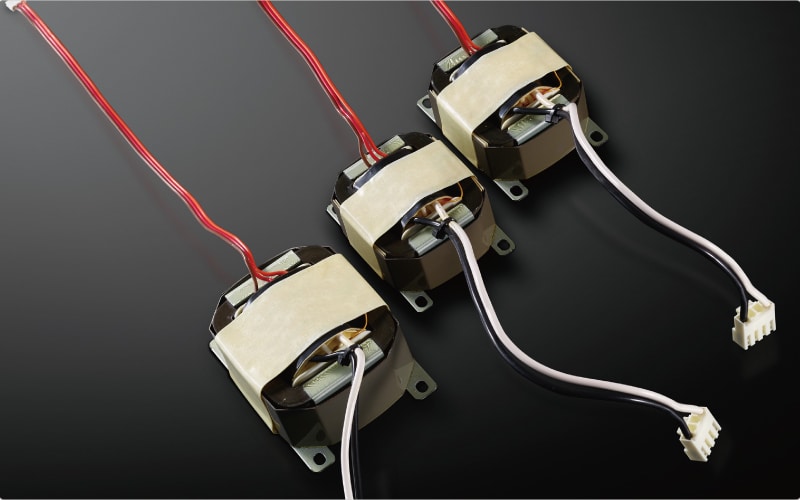

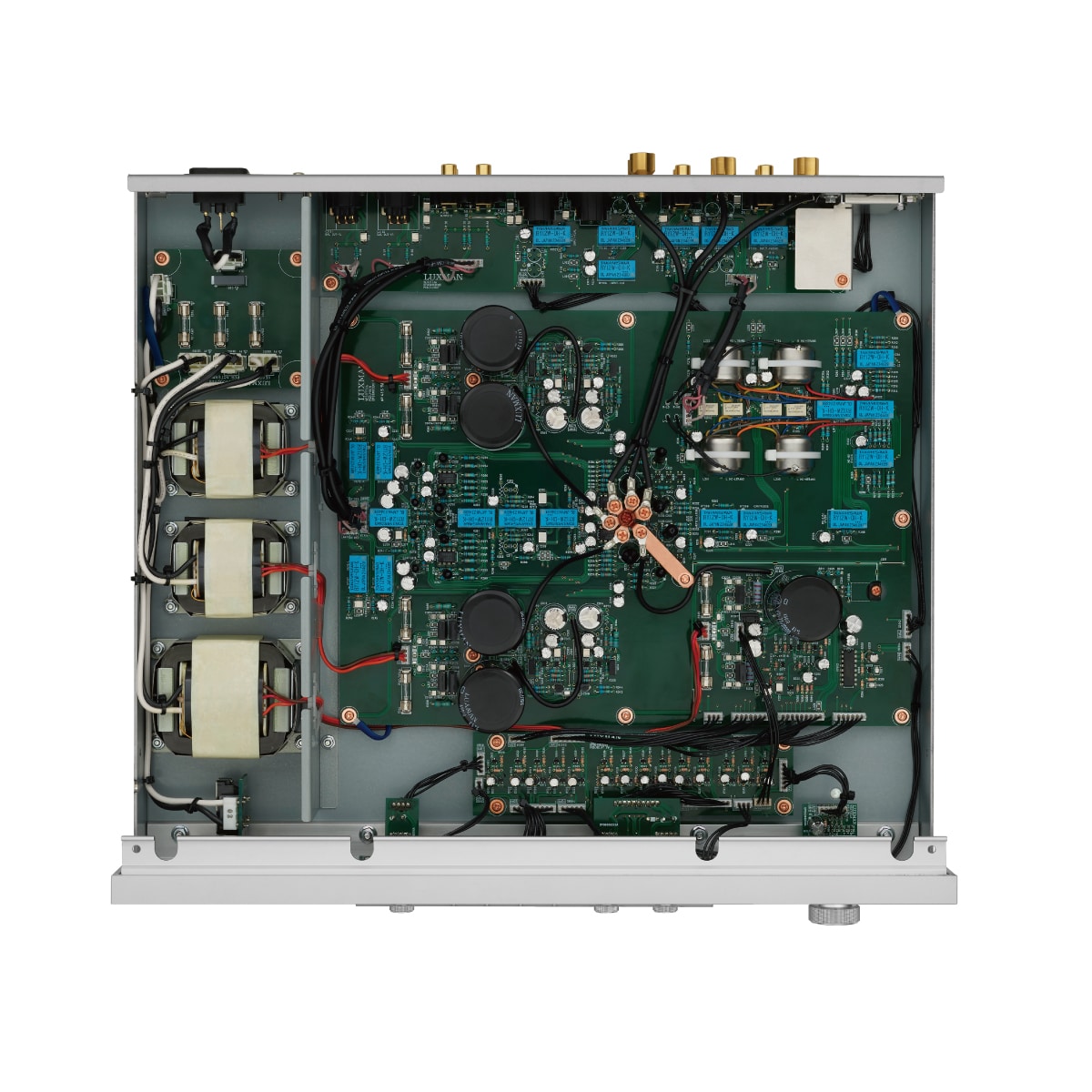

E-07 har totalt tre robusta krafttransformatorer, konfigurerade oberoende för vänster och höger ljudbehandlingskrets, samt en separat transformator för indikator- och reläkretsarna. Denna design skapar en idealisk strömförsörjningsmiljö där belastningsfluktuationer i varje kretsblock inte stör varandra. Dessutom är den utrustad med utmärkt, oberoende strömförsörjningsreglering som ger en extremt stabil strömförsörjning, tack vare våra blockkondensatorer av effektförstärkarkvalitet med hög kapacitet (10 000 μF x 5).

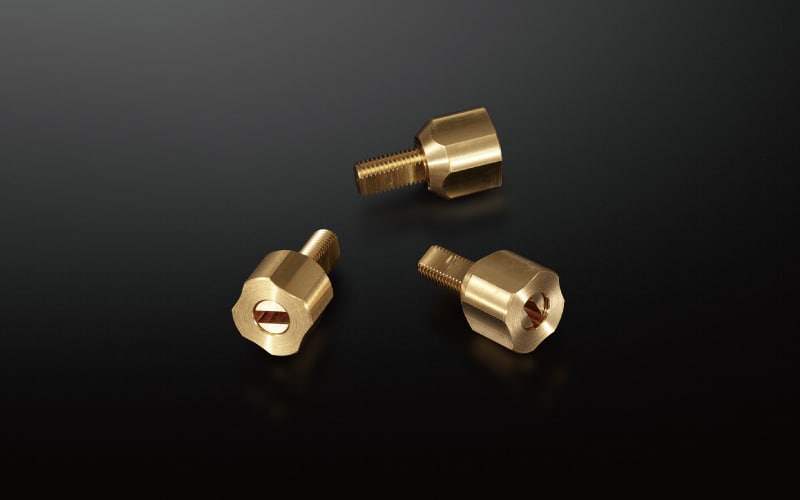

För E-07 har vi introducerat stora jordningsterminaler tillverkade av massiv mässing med en guldpläterad yta. Varje ingångsterminal (obalanserad 1, obalanserad 2 och balanserad 1) är utrustad med en dedikerad phono-jordterminal ansluten till den kretsens referenspunkt, tillsammans med en traditionell jordterminal för ramen ansluten till huvudchassit, för totalt fyra terminaler. Detta säkerställer säkra jordningsledningsanslutningar och minimerar förekomsten av brum, brus och andra störningar.

E-07 har en artikulatorfunktion som motverkar magnetisering av pickupen och MC-transformatorn med hjälp av signalströmmen från skivan som spelas. LUXMAN har lagt till en low-cut-brytare som dämpar instabilitet i bashögtalaren genom att eliminera lågfrekventa artefakter som ofta orsakas av skeva skivor. Mono Mode-brytaren erbjuder bekväm uppspelning av monoskivor och en fasomvändningsbrytare på frontpanelen reverserar fasen på de balanserade utgångarna enligt din anslutna nästastegsutrustning.

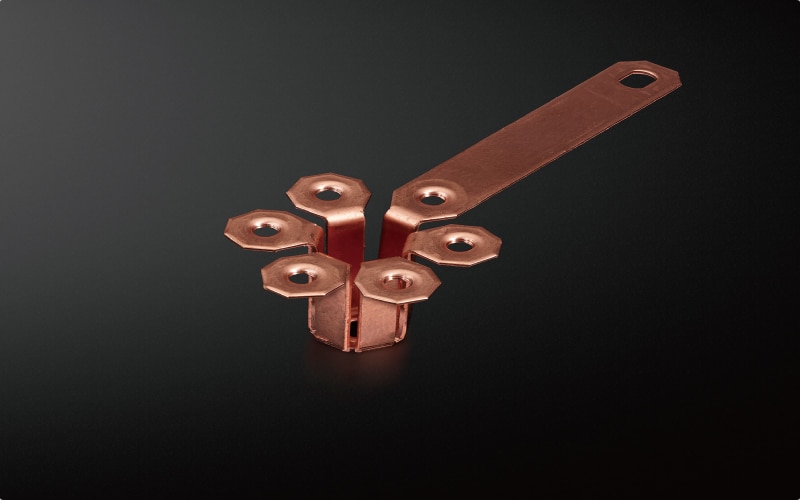

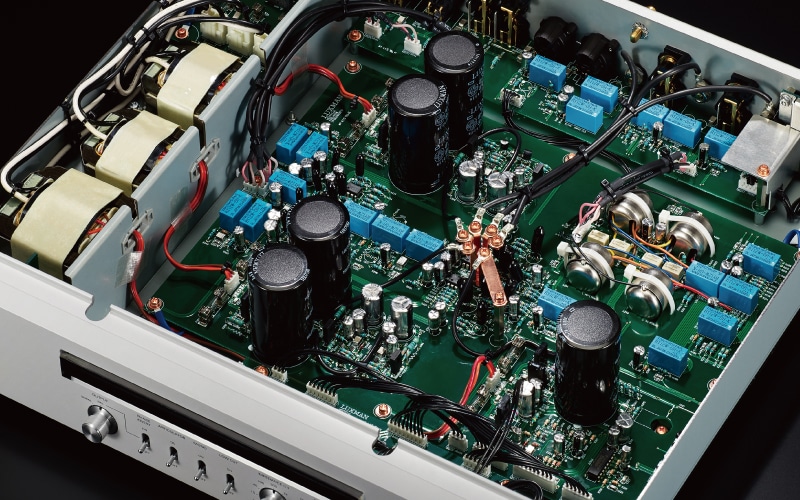

I E-07, för att förbättra överföringsstabiliteten i kretsar som hanterar mycket små signaler, utvecklade vi en kronbladsformad jordningsstruktur (PGS) som konsoliderar varje krets signalreferenspunkt till en enda plats. Ultratjocka stålplattor ansluter jordningen i ett radiellt mönster till varje sektion med identisk låg impedans och enhetligt avstånd. Dessutom har LUXMANs unika rundade mönster för kretskortspårning använts för att möjliggöra jämn strömöverföring, noggrant utformad för att underlätta det naturliga flödet av musiksignaler.

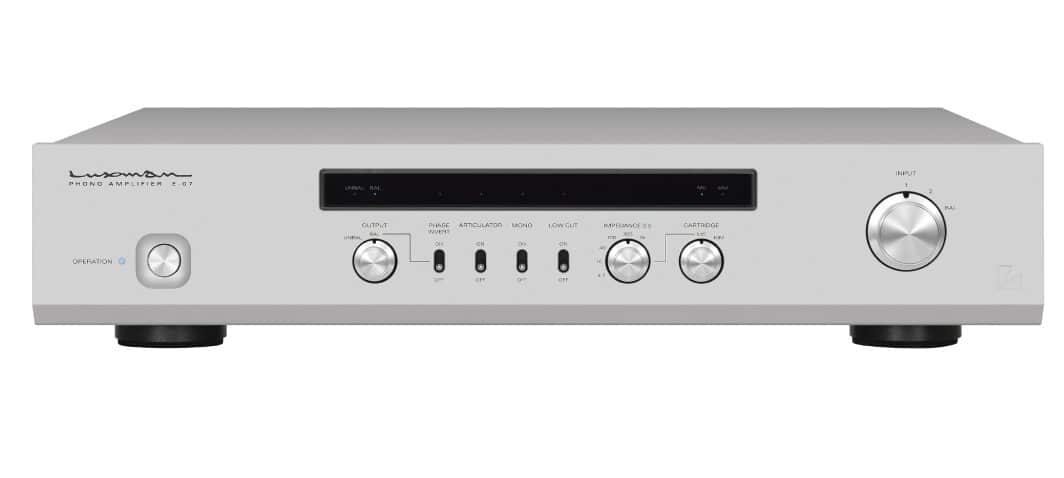

Det smala, fullstora E-07-aluminiumchassit har en vacker frontpanel i blästrad vit finish, utrustad med en mängd olika vipp- och vridbrytare och ett smalt displayfönster. Chassits undersida består av två ultratjocka kopparplattor (totalt 3,6 mm tjocka) staplade ihop, vilket ökar markmassan, sänker tyngdpunkten och förbättrar chassits styvhet.

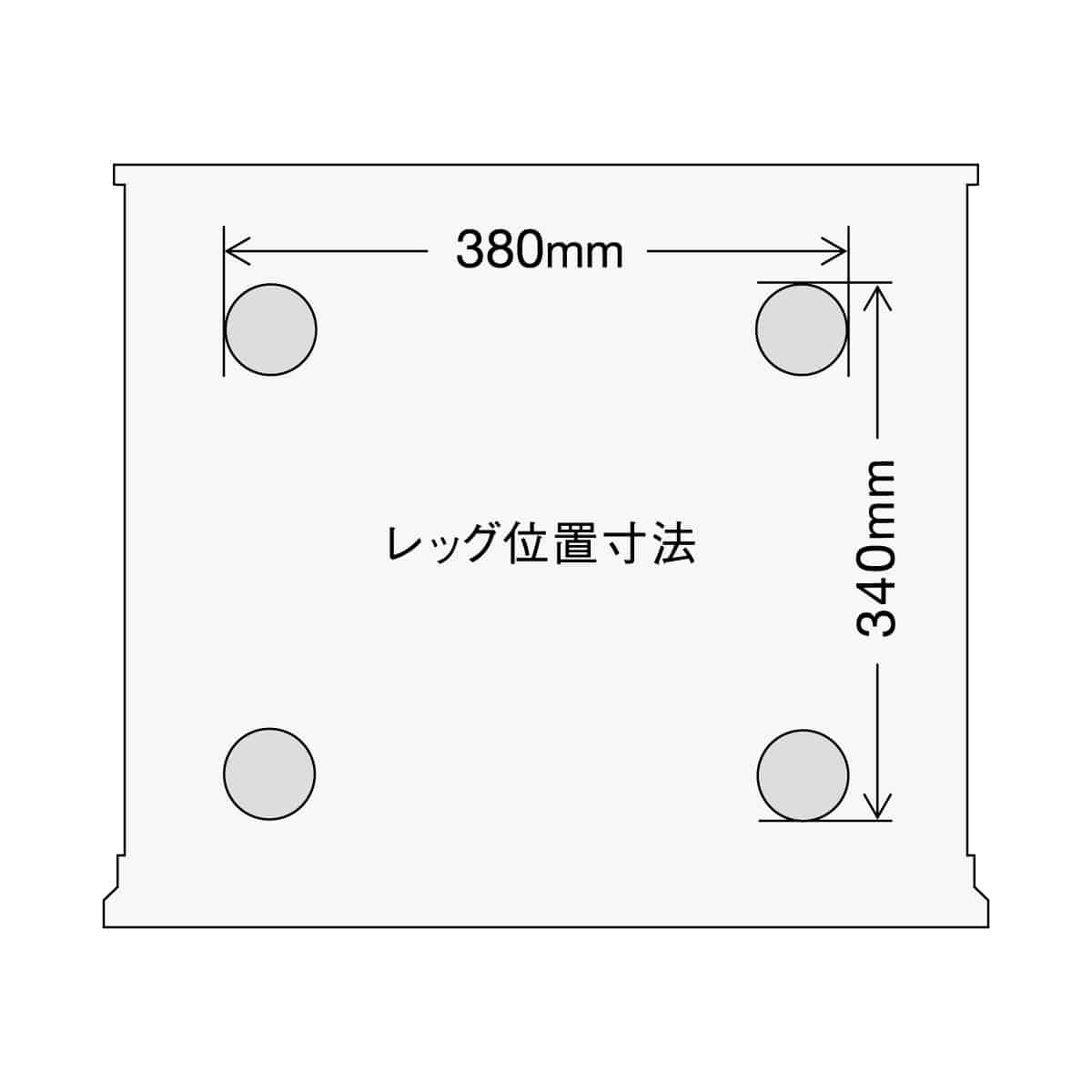

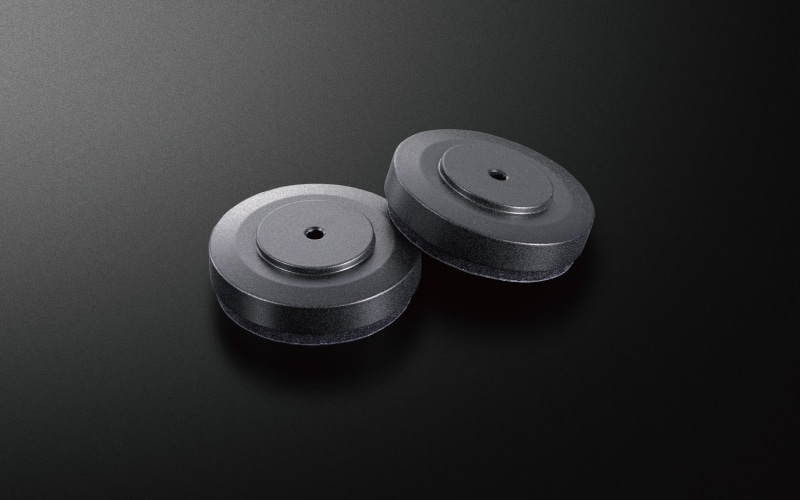

Dessutom är isolerande fötter i gjutjärn med densitetsgradient installerade för att isolera enheten från oönskade vibrationer under musikuppspelning.
