Musical Fidelity M8X DAC

Beskrivning

M8x DAC är stolta över att fortsätta Musical Fidelitys arv av banbrytande DAC-teknik i världsklass.

I början av 90-talet revolutionerade Musical Fidelity ljudprestanda genom att vara en av de första att utveckla separata DAC:er för att förbättra CD-spelarens ljudkvalitet.

Idag, i en värld som domineras av digitala källor som PC-ljud och streamers – ofta byggda av mjukvaruföretag som saknar hårdvaruexpertis – leder Musical Fidelity vägen med sin överlägsna förmåga att omvandla digitala signaler till hisnande analogt ljud.

M8x DAC är byggd på samma grundläggande designprinciper som våra hyllade förstärkare och ger exceptionell ljudkvalitet:

• Diskret analog förstärkning i klass A för rent, detaljerat ljud
• Inga displayer för att undvika oönskade elektromagnetiska störningar
• Inget WiFi eller Bluetooth för noll RF-strålning och jitterfri prestanda
• Ringkärntransformatorer för robust, ren strömförsörjning
• Solid mekanisk konstruktion som säkerställer hållbarhet och förstklassig byggkvalitet

Superlativ hörlursförstärkare

M8x DAC stannar inte vid DAC-prestanda, den har också en avancerad, ultrakraftfull hörlursförstärkare som kan driva även de mest krävande hörlurarna med lätthet. Oavsett om du lyssnar via högtalare eller hörlurar kan du uppleva det klassiska Musical Fidelity-ljudet: mjukt men ändå kraftfullt, klart och musikaliskt utan ansträngning.

Tekniskt snack

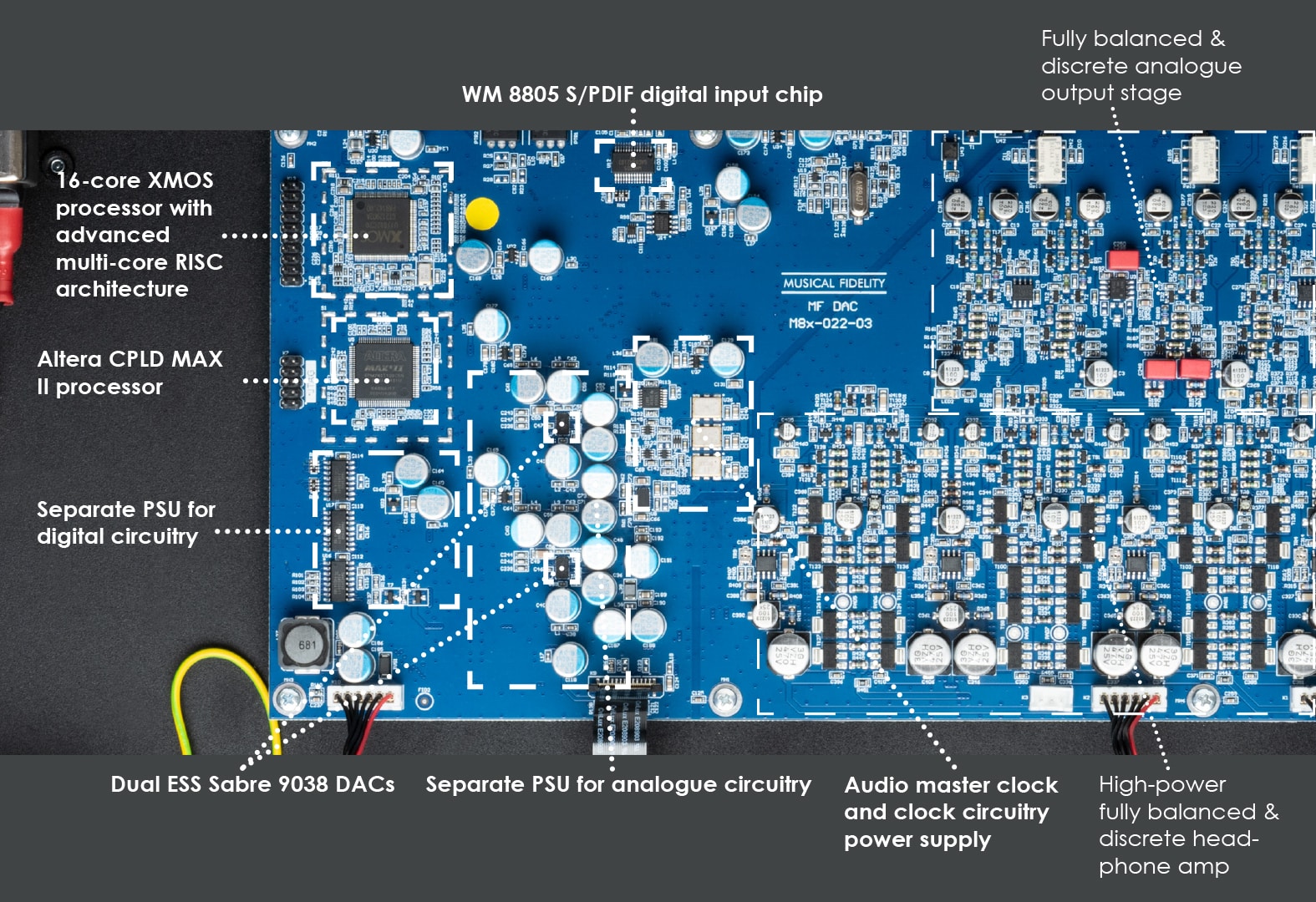

M8x DAC bygger på vår kunskap och erfarenhet av Sabre ESS-chips och använder 2x ES9038Q2M-chips i dubbelt differentialläge för en orörd dubbel monodesign. Tack vare dessa konverterare stöder den upp till 768 kHz-filer i PCM och DSD256 via DoP och inbyggd DSD512 via USB, vilket täcker alla digitala filer du kan köpa eller strömma. SPDIF-ingångarna har också förbättrats avsevärt och stöder nu även MQA (upp till 384 kHz) och DSD (DoP 64).

Vi använder en regulator med extremt lågt brus och lågt bortfall som är särskilt utformad för högpresterande ljudsystem och optimerad för högupplöst ljud tack vare dess revolutionerande arkitektur med dubbla regulatorer. Inkluderingen av en Time Domain Jitter Eliminator resulterar i superb SNR- och THD+N-prestanda med otroligt detaljerad transientrespons.

Digitalt ljud är konsten att ta tid, med vår egenutvecklade klockdesign har vi lyckats med jitterhastigheter på oöverträffade och under 100 femtosekunder. Detta överträffar många kända och respekterade audiofila klockgeneratorer! Andra framsteg i DAC-sektionen inkluderar valfri uppsampling och reclocking och ett översamplingsbypass-läge. De 16-kärniga XMOS- och CPLD MAX II Altera-processorerna säkerställer att det alltid finns tillräckligt med utrymme för dessa operationer, de digitala filtren och MQA-bearbetningen. Jämfört med M6x DAC är MQA-bearbetning nu möjlig på USB- och SPDIF-ingångarna!

M8x DAC i korthet

• DAC-krets: 32-bitars Hyperstream II
• DAC-chip: 2x ES9038Q2M (dubbel differential)
• Diskret balanserat utgångssteg
• Balanserad och diskret hörlursförstärkare med hög effekt
• Balanserad XLR-hörlursutgång
• Driver enkelt ner strömkrävande hörlurar med låg impedans till 8 ohm
• 16-kärniga XMOS- och CPLD MAX II Altera-processorer
• Omkopplingsbar avancerad låsning
• Omkopplingsbar uppsampling
• Valbara digitala filter
• Kringgå översampling
• Full hårdvara MQA-avkodning för USB- och SPDIF-ingångar
• Roon testad
• Super tyst strömtransformator
• Diskret effektfiltrering och DC-blockeringskretsar

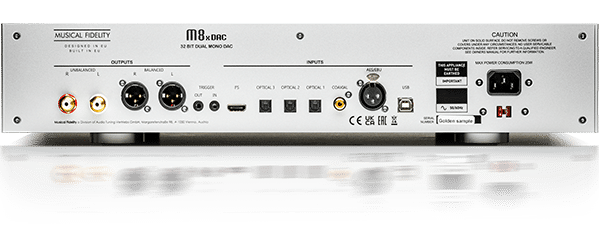

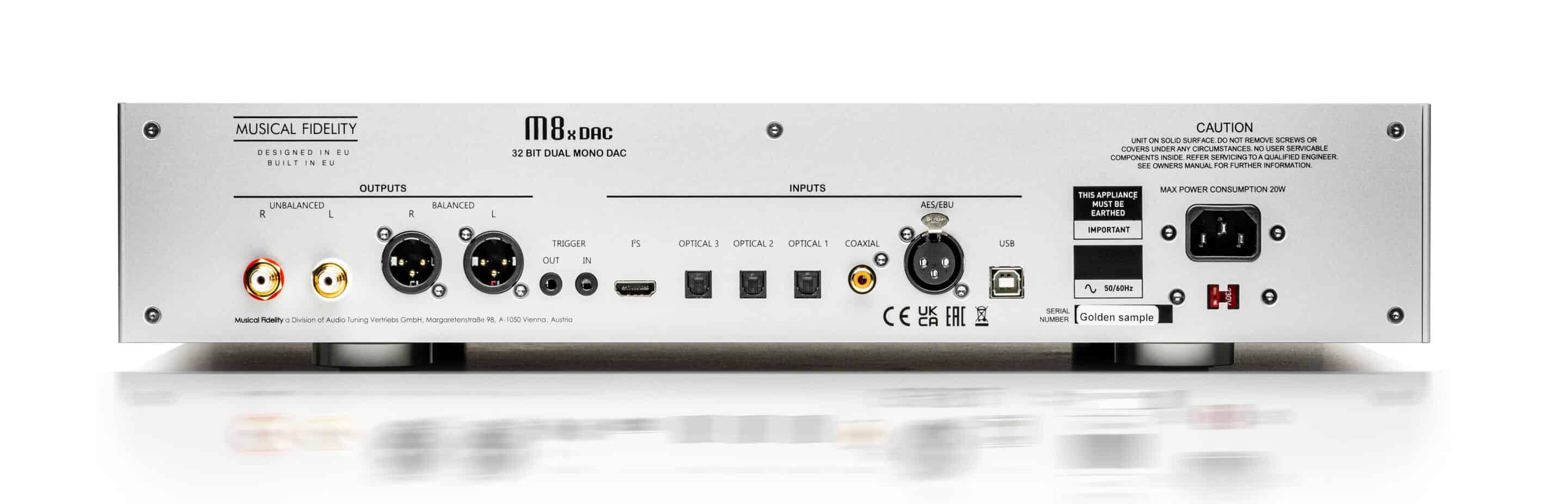

• 1x asynkron USB: upp till 768 kHz
• USB: DSD 256 (stereo DoP), DSD512 (inbyggd stereo)
• 1x koaxial, 3x optisk SPDIF; 1x AES/EBU: upp till 24bit/192kHz
• 1x I2S för nya Musical Fidelity CD-spelare
• 1x RCA, 1x balanserade XLR-utgångar: variabel/fast omkopplingsbar
• Utlösare in/ut
• Kompromisslöst styv mekanisk konstruktion
• Front-/sido-/topppaneler av strängpressad aluminiumprofil
• Ingen display möjliggör utmärkt avskärmning mot yttre elektromagnetiska fält och tidlöst utseende
• Knappar och kontrollhjul helt i aluminium
• Fjärrkontroll medföljer

Uppsampling, reclocking och digitala filter

CPLD MAX II (Complex Programmable Logic Device) Altera används för omklockning, vilket tillsammans med XMOS-mikrokontrollern ger högkvalitativ bearbetning av både PCM, DSD och MQA-teknik. Uppsampling och återlåsning kan slås på och av individuellt för PCM-signaler. DSD och MQA använder sina egna formatspecifika inställningar och filter. För PCM-signaler har M8x DAC åtta valbara digitala filter.

Kringgå översampling

För ultrahögupplöst ljud har vi gått ett extra steg och skapat vårt oversampling bypass-läge. Detta läge kan nås genom att välja filter 8 och väljs som standard när M8x DAC slås på för första gången efter uppackning. I det här läget inaktiveras DAC:s översamplingsfilter och källdata samplas upp till 352,8 kHz respektive 384 kHz.

Om man går ännu ett steg längre kommer ultrahöga samplingsfrekvenser på 705,6k och 768kHz direkt in i DAC-blocket. Detta stänger effektivt av all återstående filtrering, vilket förbättrar ljudparametrarna och frekvensspektrumet med ännu ett steg. Översamplingsfiltret är det största enskilda digitala “blocket” på ESS DAC-chippet sett till kiselarea. Genom att stänga av detta filterblock minskar vi on-chip PSU / jordbrus och följaktligen lägre signalkorrelerad klockmodulering på ESS DAC:s kiselmatris.

Diskret och helt balanserad utgång

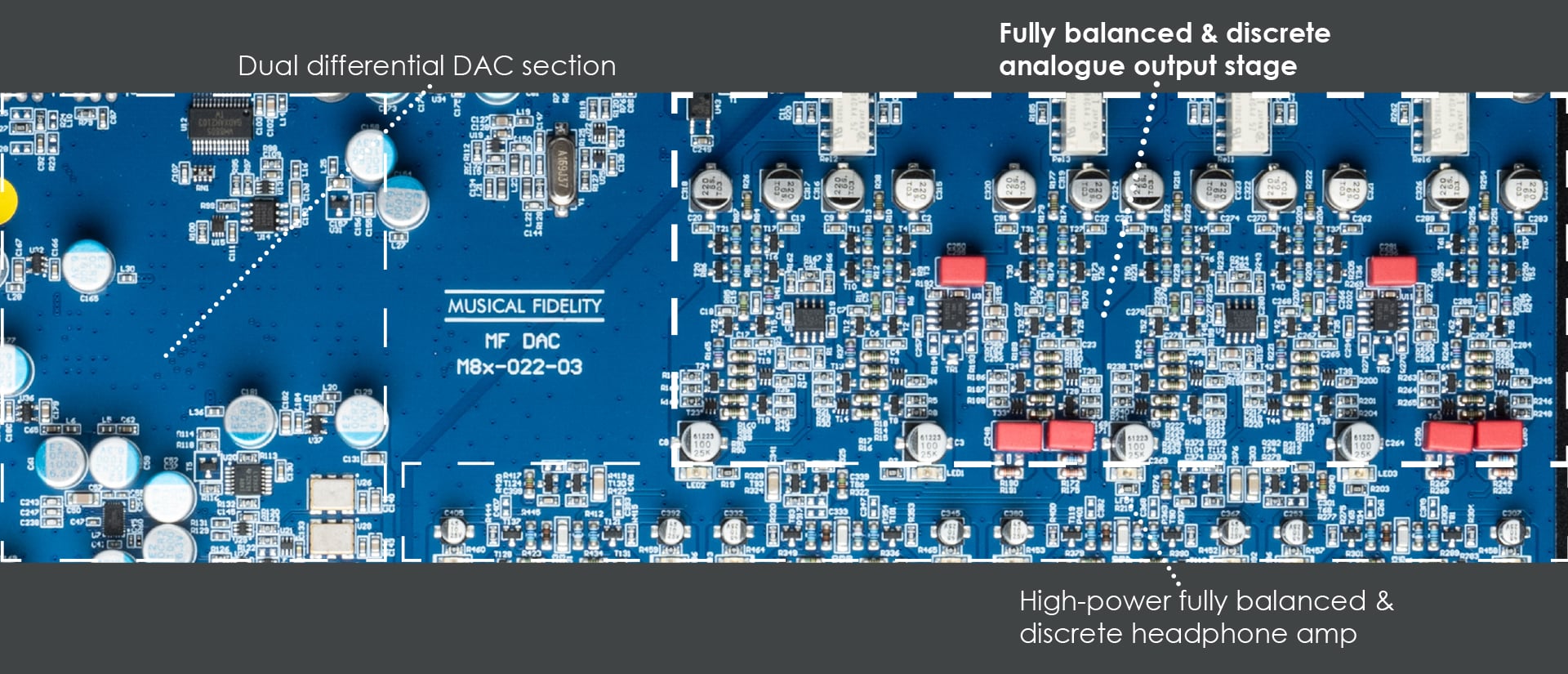

M8x DAC förstärker ett massivt förbättrat diskret utgångssteg. Det märks omedelbart på grund av de enorma utrymmeskraven på kretskortet – inte bara på grund av att det är helt diskret utan också helt balanserat – det är en stor utveckling jämfört med M6x DAC:s motsvarighet som byggdes med hjälp av integrerade kretsar (=chips). Denna design gör också att M8x DAC verkligen är fullt balanserad från början till slut. Detta gynnar inte bara ljudegenskaperna, utan även livslängden och hållbarheten. M8x DAC är fortfarande lätt att underhålla och reparera eftersom chipen så småningom går ur produktion och kanske inte kan bytas ut många år senare. Men diskreta komponenter kommer alltid att byggas och kan alltid servas.

Fördelen med diskreta kretsar

En diskret krets består av elektroniska komponenter som är olika, enskilda enheter, även kallade diskreta komponenter. Dessa kan vara “passiva” komponenter, som motstånd, kondensatorer och induktorer, såväl som “aktiva” komponenter som transistorer. Motsatsen till detta skulle vara en integrerad krets (IC = chip), som till exempel kan användas som en operationsförstärkare (Op-Amp) i signalkedjan.

I vår bransch använder vi specialiserade IC Op-Amps byggda för ljudapplikationer, vilket gör att vi kan producera mycket liten och effektiv elektronik, samt spara tid för konstruktörer. Men oräkneliga timmar av lyssningstester och många års erfarenhet har visat oss att även de allra bästa integrerade kretsarna inte tenderar att vara så neutrala, naturliga, dynamiska eller levande – allt detta är egenskaper hos Musical Fidelity-“ljudet”. De är också svåra – om inte omöjliga – att reparera. Av den anledningen återupptäcker vi vår passion för traditionell, diskret design.

Där vanliga hörlursförstärkare eller utgångssteg med integrerade kretsar har några tiotals eller hundratals komponenter, kommer diskreta konstruktioner att använda hundratals eller tusentals komponenter i jämförelse. Det ger en utökad designprocess, men enligt vår mening resulterar det i det bästa ljudet för pengarna.

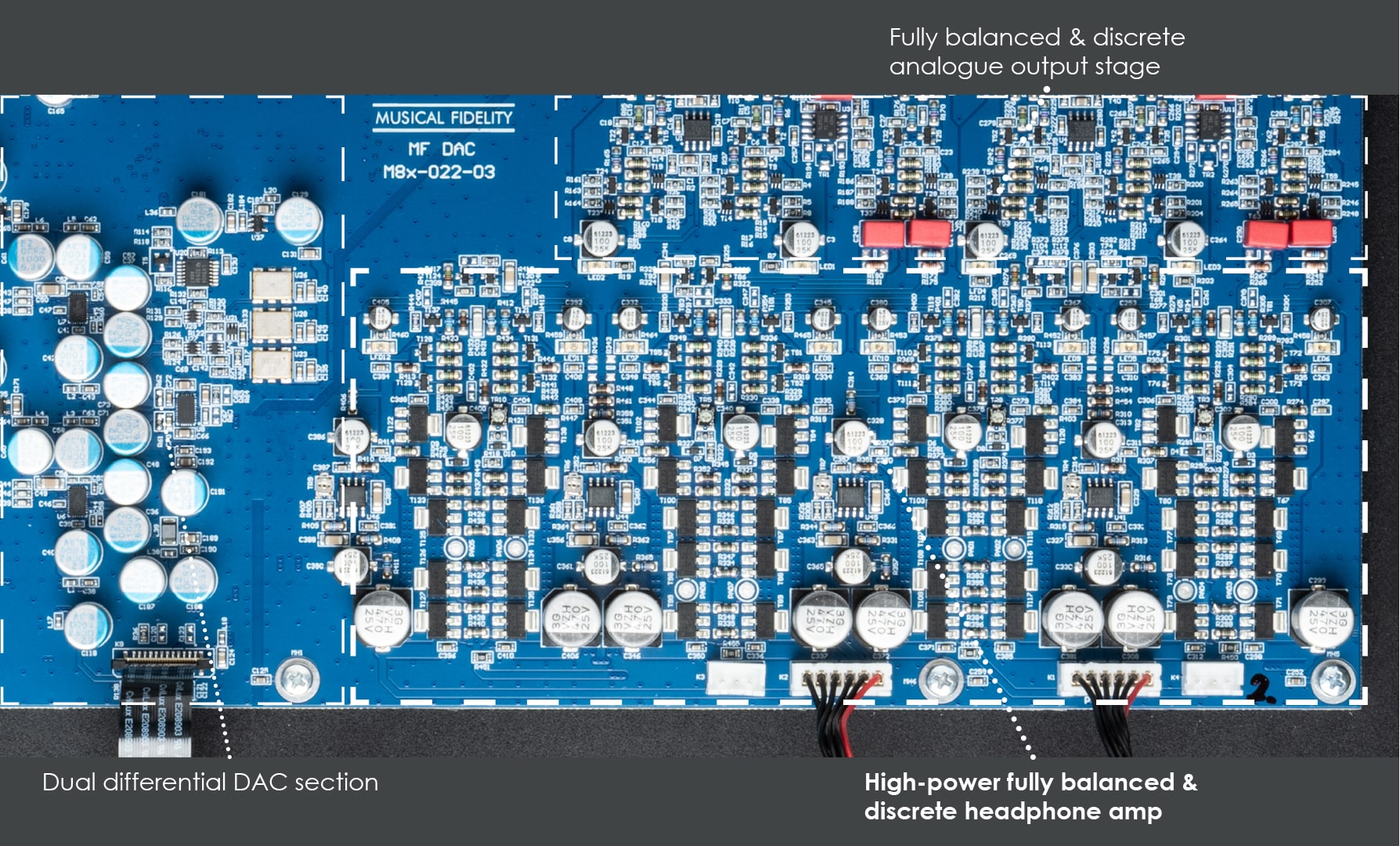

Balanserad och diskret med hög effekt: Den nya M8x DAC-hörlursförstärkaren

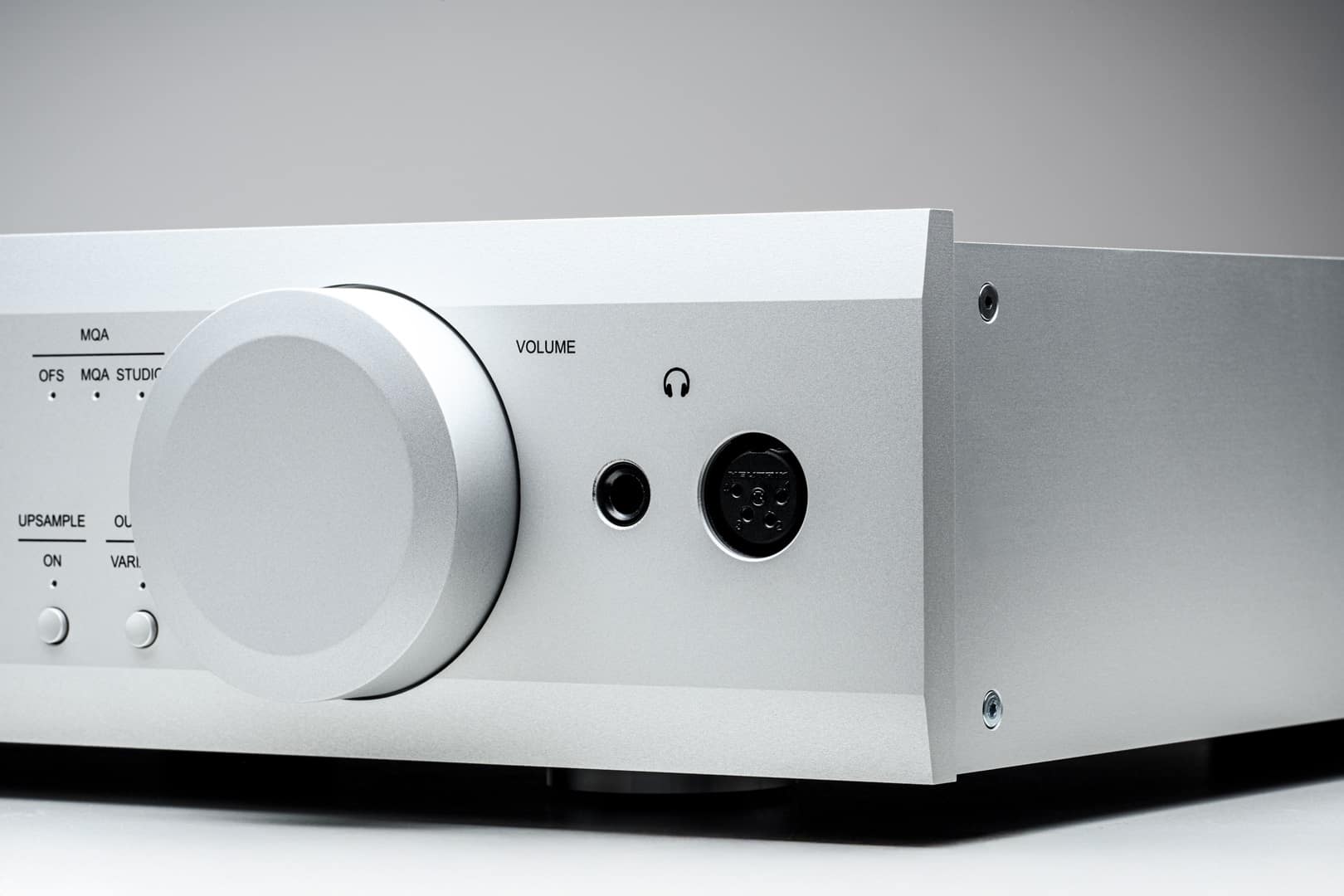

M8x DAC har en hörlursförstärkare som enkelt utklassar många andra fristående konstruktioner. Till skillnad från nästan alla moderna lösningar som använder chipbaserade konstruktioner, har M8x DAC en helt diskret design med DC-kopplade effektförstärkare som använder transistorer. M8x DAC är utrustad med en 6,3 mm jackutgång för obalanserade hörlurar och har även en 4-stifts XLR-utgång för användning med balanserade hörlurar.

Balanserade hörlurar får en lyxig behandling. Vi använder inte bara en förstärkare med en enda ände med en snygg balanserad XLR-kontakt på framsidan. Genom att använda en helt differentiellt balanserad förstärkardesign höjs prestandamåtten och uppnår en mäktig effekt på 3900 mW i 8 ohm, jämfört med 2000 mW med obalanserade hörlurar. Korta tidstoppar långt över 10 watt (för en cykel) hanteras med lätthet.

Och det blir ännu bättre. Förstärkaren har noggrant justerats för att fungera helt i klass A upp till full effekt för 30 ohm hörlurar eller mer. De terminaltransistorer som används gör det också möjligt att använda hörlurar med låg belastning ner till 8 ohm, vilket säkerställer att deras högströmsbehov alltid tillgodoses bekvämt.

Oavsett om du kör krävande hörlurar med låg impedans eller monitorhörlurar av studiokvalitet med hög impedans, garanterar M8x DAC en kraftfull, distorsionsfri upplevelse. Dess förmåga att hantera belastningsimpedanser så låga som 8 ohm, samtidigt som den bibehåller otrolig klarhet gör den till ett mångsidigt val för alla audiofiler. Balanserad eller obalanserad, M8x DAC erbjuder en häpnadsväckande, imponerande lyssningsupplevelse. M8x DAC har inte “bara en hörlursförstärkare” inbyggd – den är verkligen din inkörsport till Musical Fidelity.

Fullt balanserad

M8x DAC använder helt balanserade kretsar genomgående. Dubbla mono-DAC:er – två ES9038Q2M-kretsar används i dubbelt differentiellt läge – matar den helt differentiella balanserade utgången och hörlursförstärkarstegen. En helt balanserad designprincip består av en varm och en kall (även kallad + och -) signal. Både +- och – signalkedjorna bär effektivt samma musikaliska information. En äkta balanserad förstärkare kan nu extrahera den slutliga musikaliska informationen ur +/- signalerna och subtrahera, ta bort, allt brus som potentiellt kan läggas till längs överföringen.

En “pseudo-balanced” förstärkare kommer inte att bearbeta + och – signalerna självständigt, utan lägga ihop dem innan de bearbetas. Pseudobalanserade konstruktioner kommer inte att dra nytta av de fördelar som balanserade anslutningar har att erbjuda, som fullt balanserade förstärkare gör. I en verklig, fullt balanserad enhet behandlas + och – sektionerna på både vänster och höger kanal individuellt, vilket fördubblar amplifier sektioner med 2 som ett resultat. Du behöver dubbelt så mycket plats på kretskortet, dubbelt så många elektriska komponenter och var dubbelt så noggrann med planeringen av din kretskortslayout. Som ett resultat utmärker sig M8x DAC när det gäller att undertrycka oönskat brus, fel och störningar och erbjuder det bästa möjliga signal-brusförhållandet. Hörlursförstärkaren visar ökad uteffekt som kommer från den helt balanserade designen.

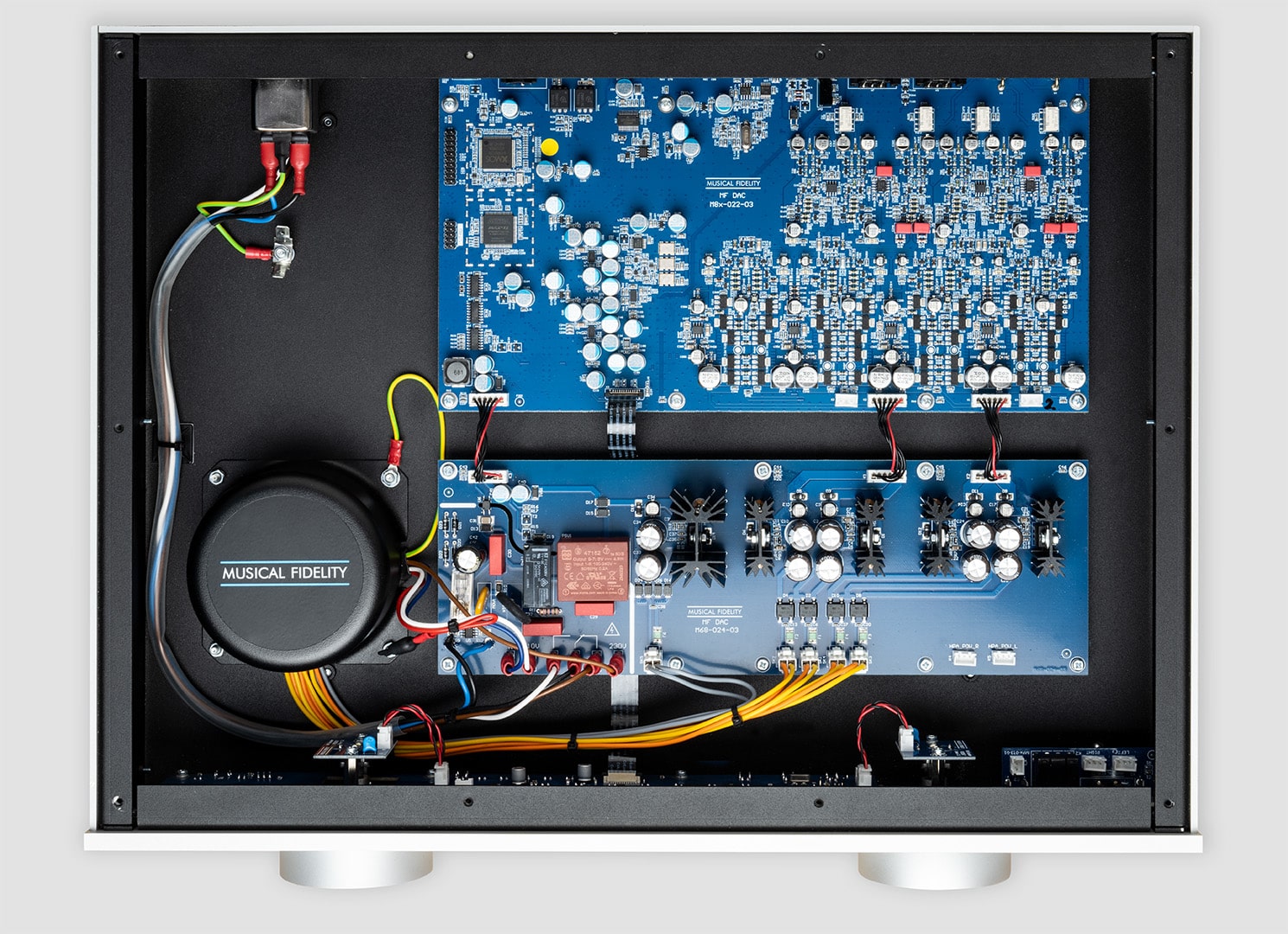

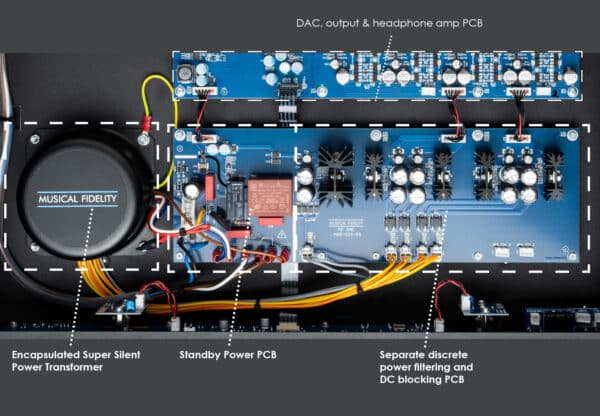

Diskret kraft

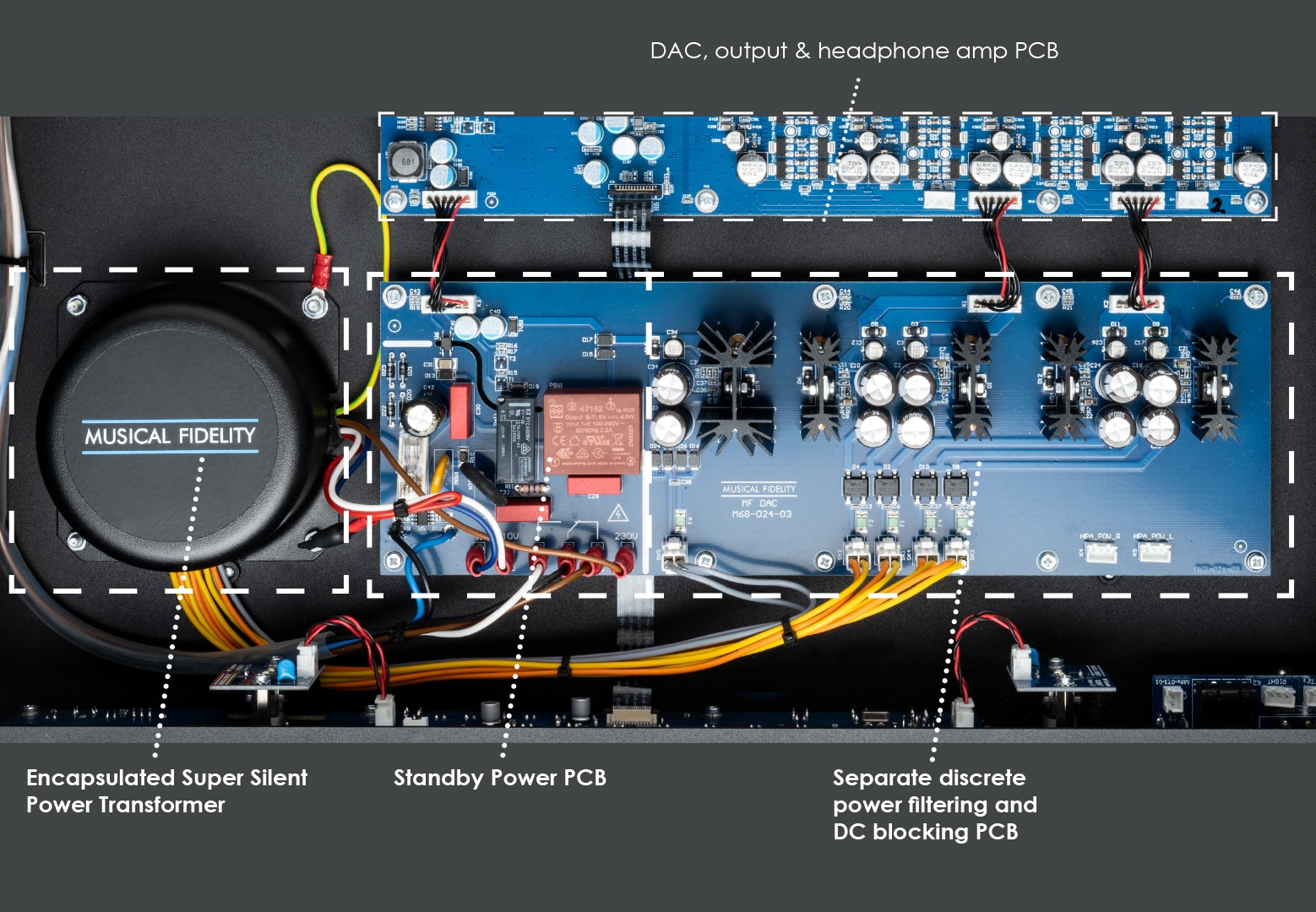

M8x DAC visar vår fortsatta utveckling av våra Super Silent Power Transformers. Dessutom använder den en stor separat diskret effektfiltrering och DC-blockerande kretskort för att hålla brus och störningar mödosamt lågt. Eluttag av industriell kvalitet med EMI-filter och DC-blockerare stoppar störningar och eliminerar transformatorbrum. Den inkapslade toroidtransformatorn med låg kärnmättnad har utformats speciellt för både digitala ljud- och hörlursapplikationer. Vi uppnår extremt låg elektromagnetisk strålning och mer än tillräckligt med utrymme för att korrekt driva alla känsliga, diskreta utgångs- och hörlursförstärkarsteg.

Värt att notera: kraven ökar drastiskt eftersom allt i M8x DAC är helt balanserat! Vi har att göra med dubbelt så många elektriska komponenter som vanliga enkelsidiga konstruktioner! Strömförsörjningen för digitala och analoga kretsar är noggrant separerad för att ge immunitet och isolering av den analoga förstärkaren och buffertstegen från eventuella digitala HF-störningar. Varje utgång och hörlursförstärkare stage har en DC-servo som säkerställer optimalt DC-läge. Drivs av två högkvalitativa symmetriska nätaggregat med låg brusnivå, en för varje kanal – alla passivt filtrerade och reglerade.

Heroisk byggkvalitet

Den mekaniska konstruktionen är kompromisslöst styv och solid i typisk Musical Fidelity-tradition. Precis som på M8x Vinyl är front-, sido- och topppanelerna frästa från extruderade aluminiumprofiler och är extremt massiva. M8x DAC är i princip immun mot effekterna av vibrationer från omgivningen. Samma sak kan sägas om elektromagnetisk immunitet.

Det massiva aluminiumhöljet fungerar som en Faraday-bur. Den skyddar de otroligt känsliga inre delarna mot yttre elektromagnetiska fält. Att inte använda en stor skärm på frontpanelen ökar bara denna effekt, eftersom den utskärning som behövs för den skulle komplicera saker och ting drastiskt. Det medvetna beslutet mot en stor skärm med blinkande färger gör att du kan uppleva musiken och bara musiken. Vi spenderar bara pengar på områden som går direkt in i ljudföreställningen.
